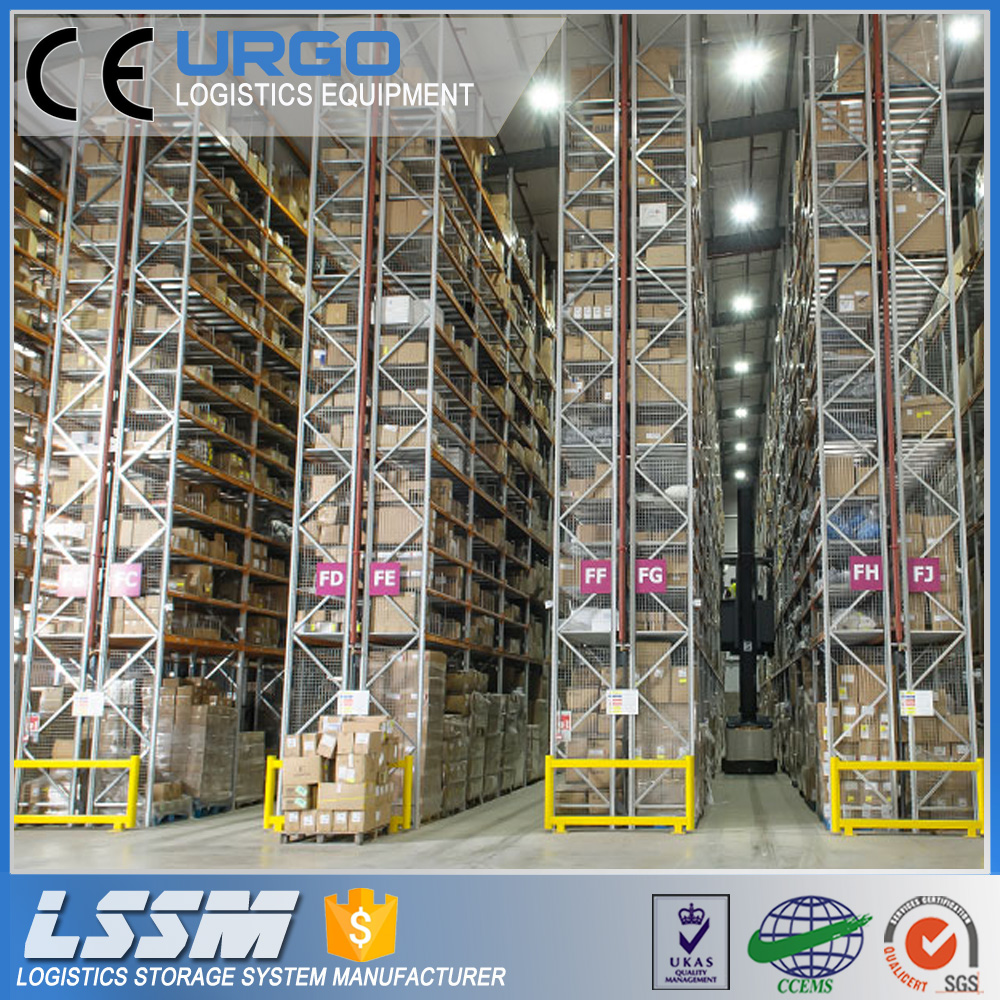

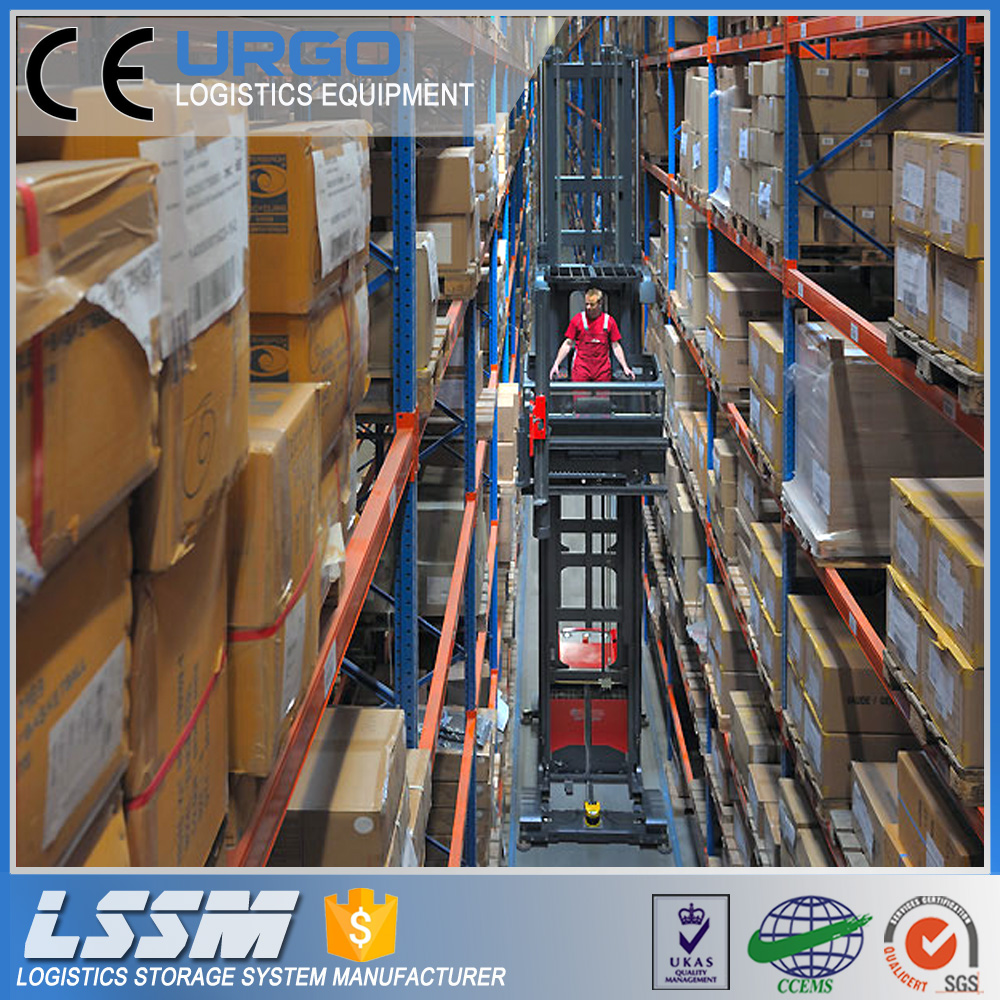

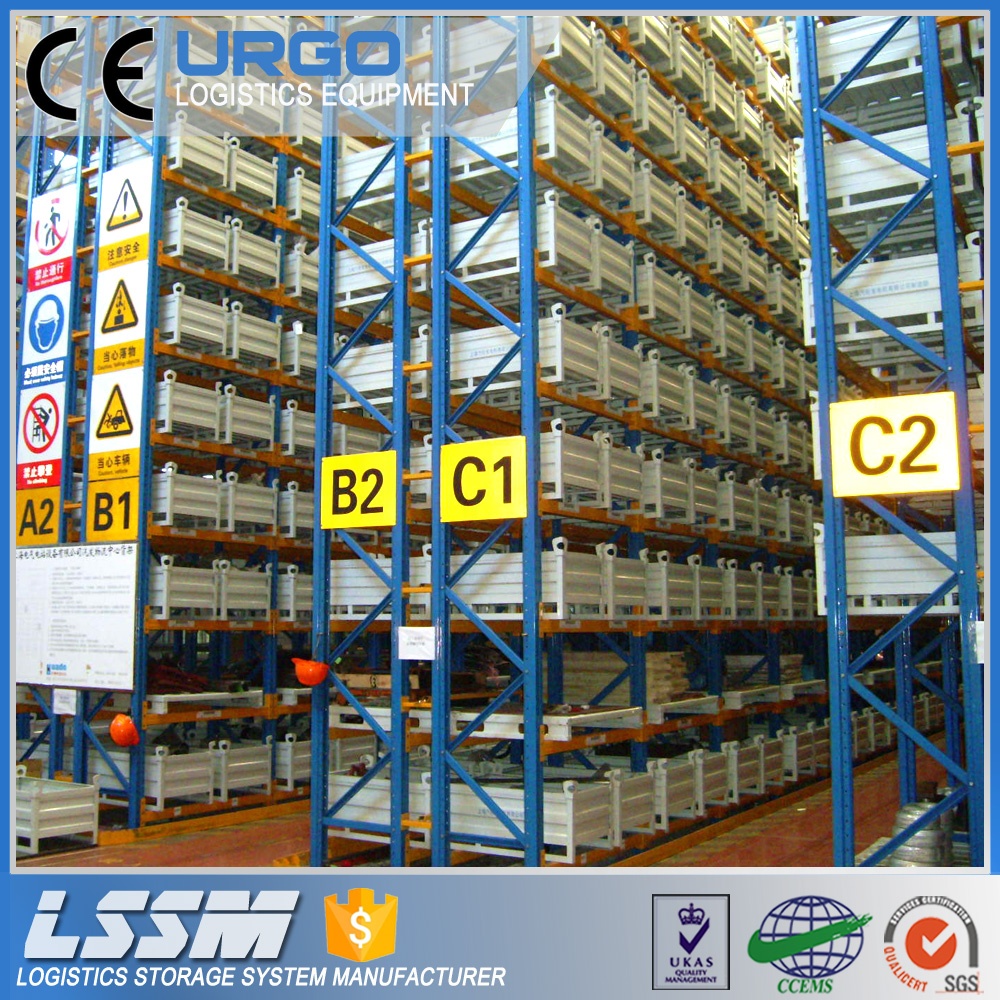

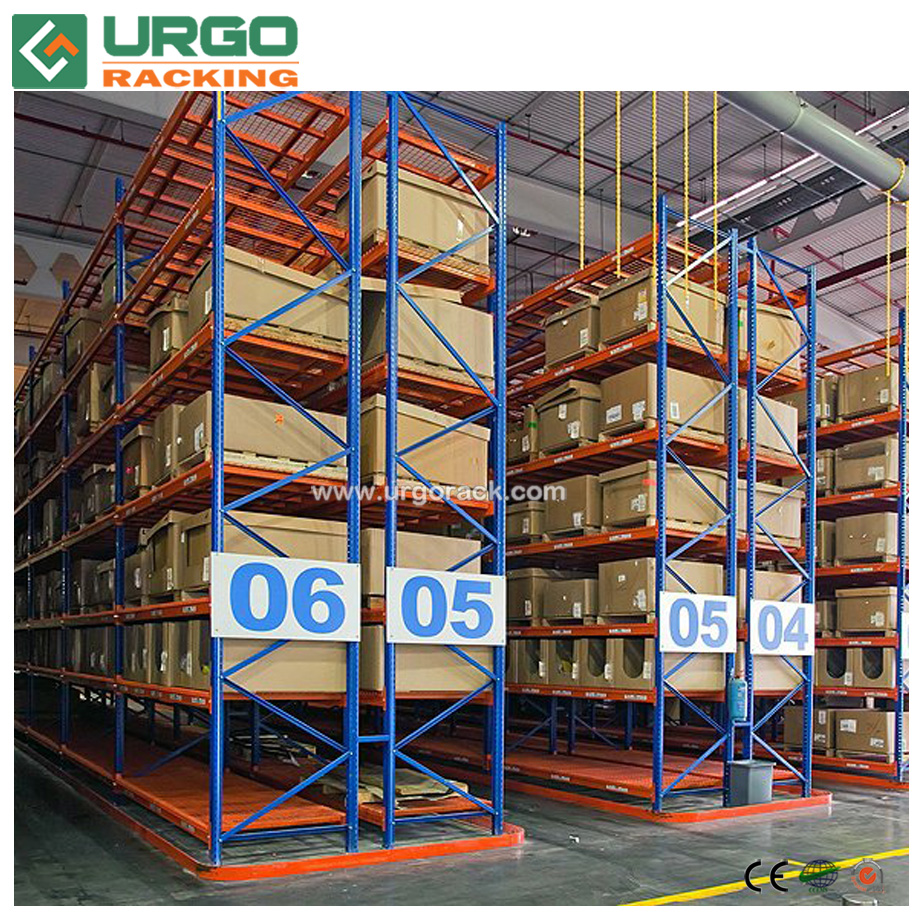

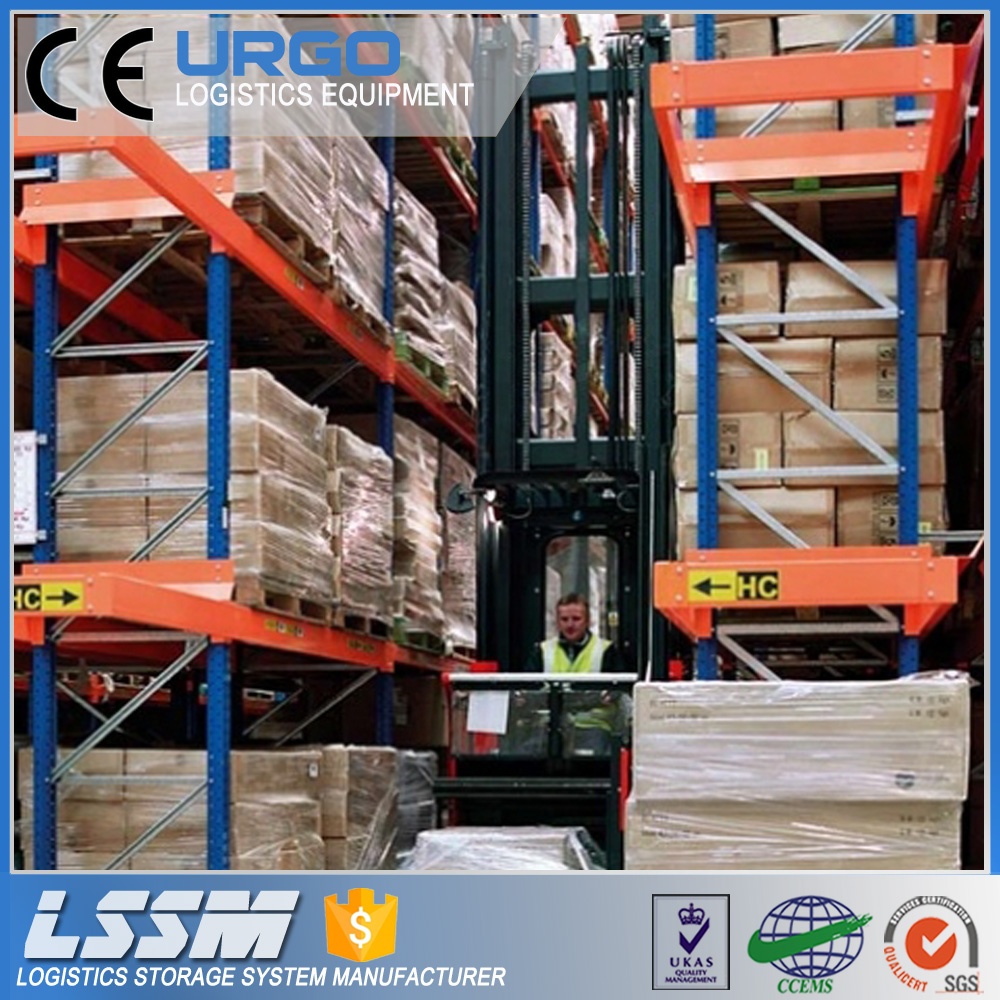

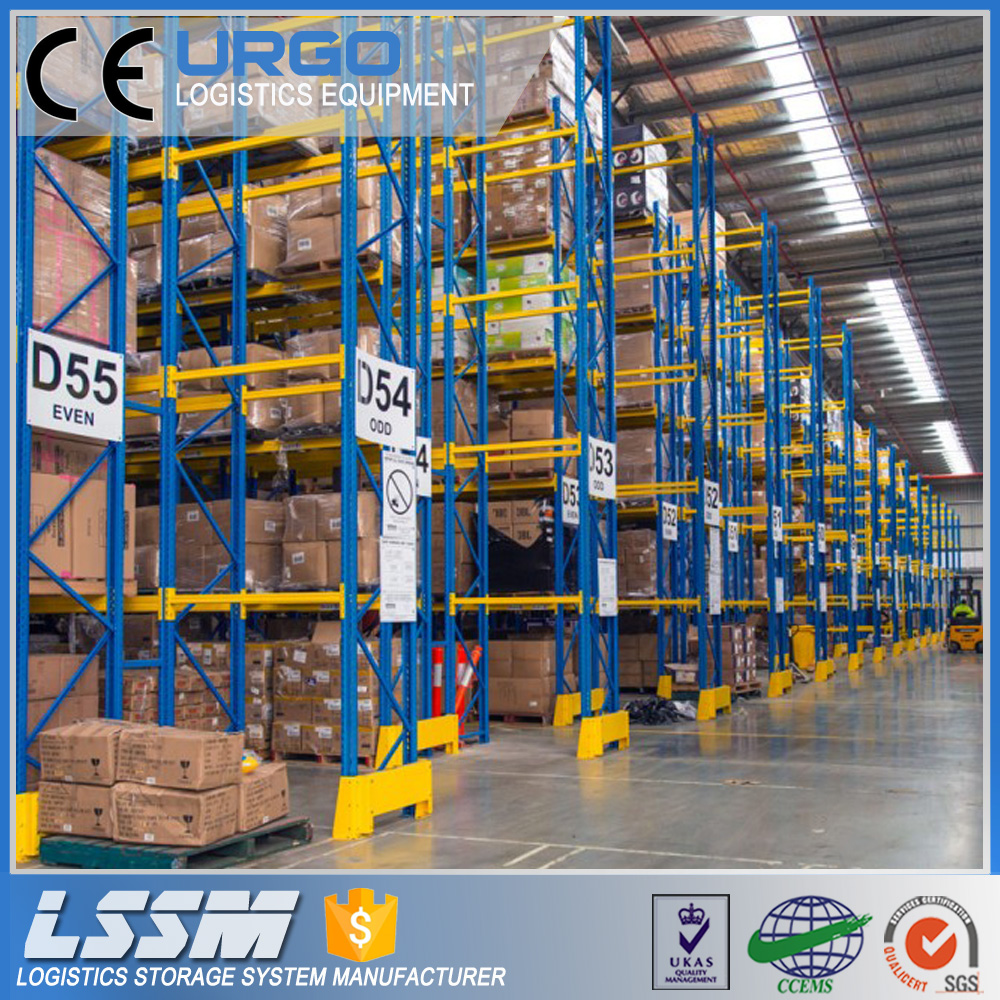

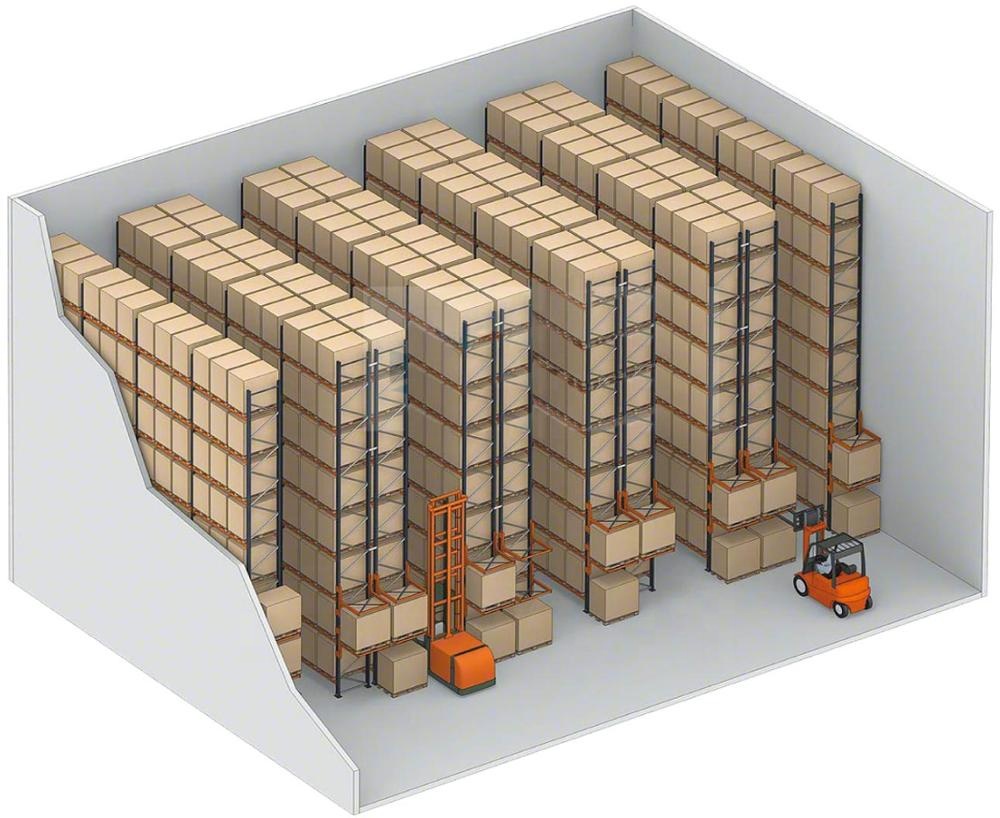

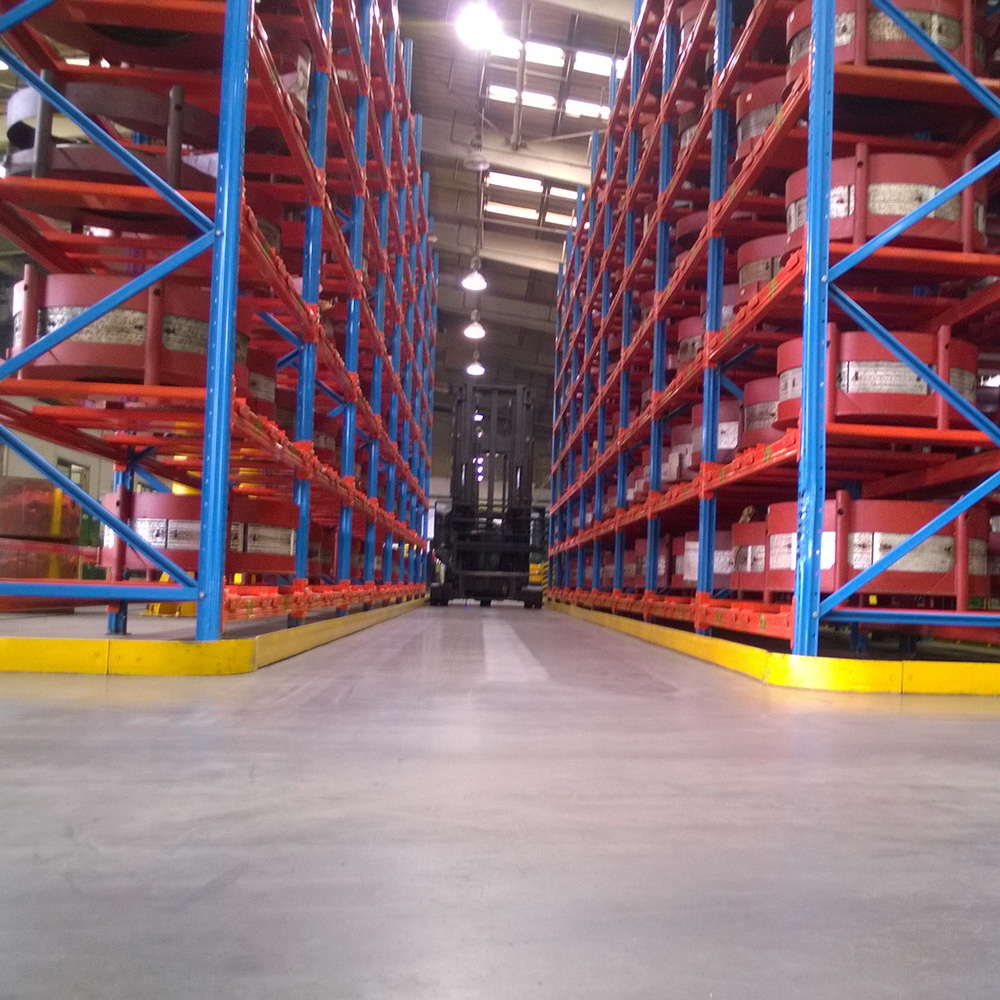

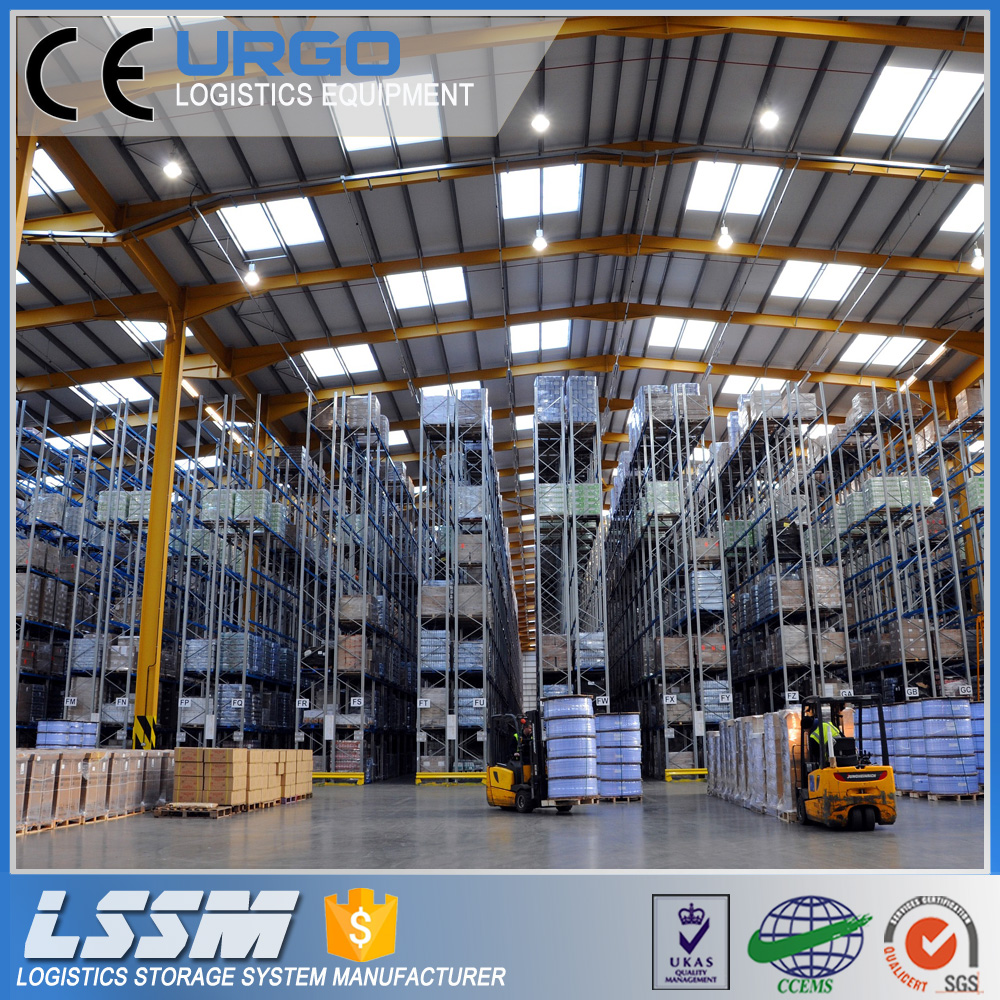

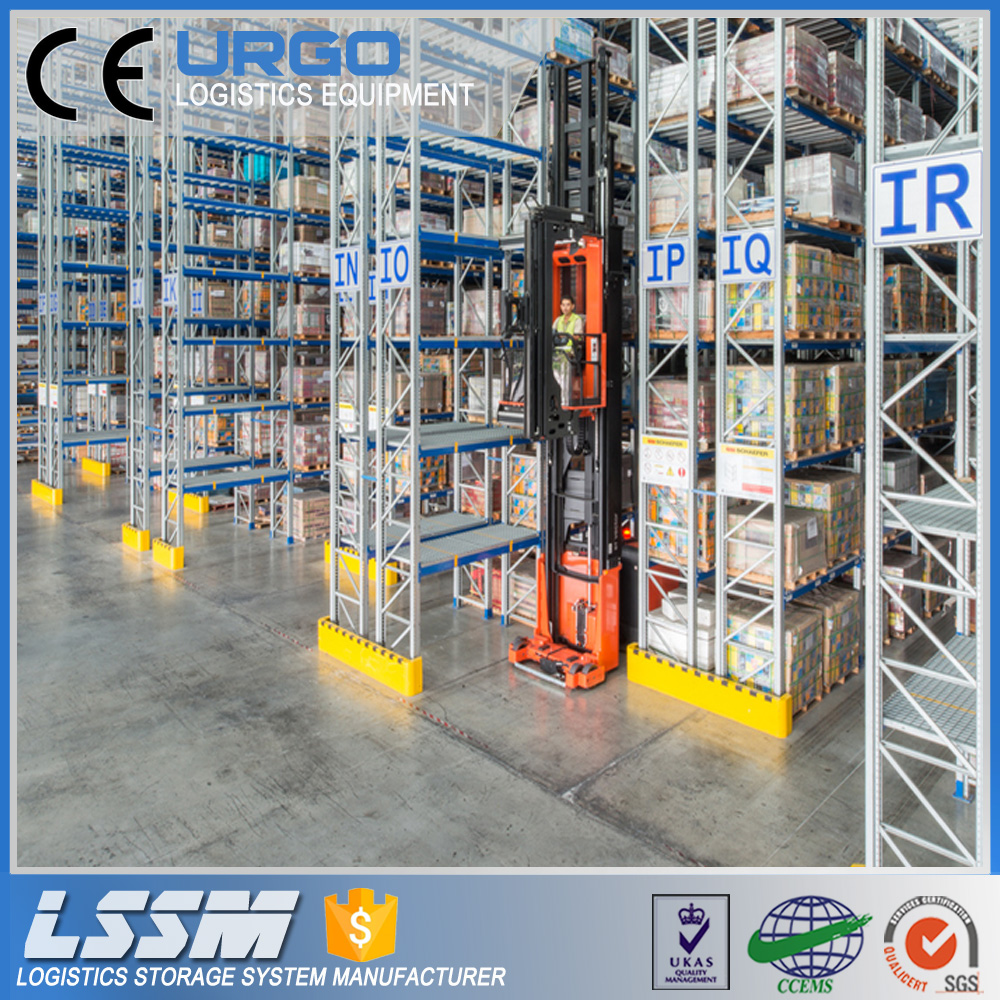

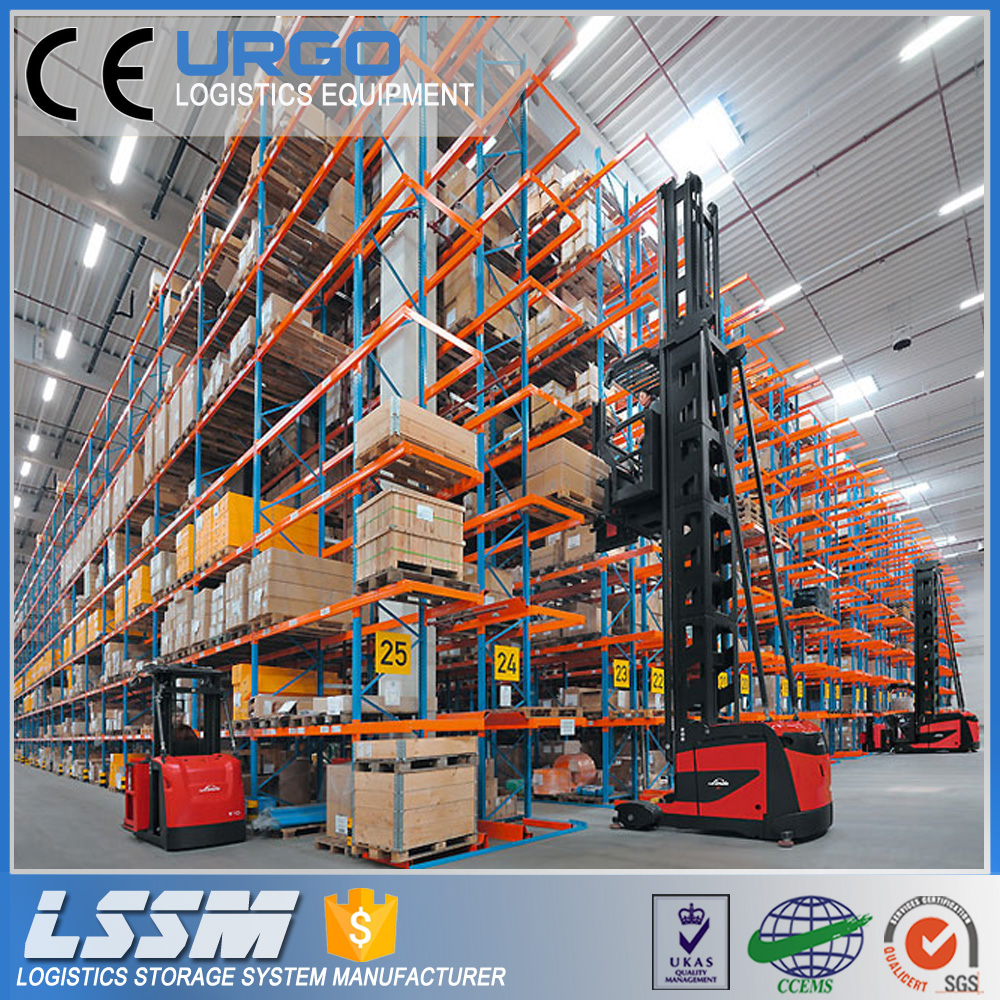

Sistem Rak Palet Lorong Sangat Sempit URGO / Sistem Rak VNA
Deskripsi Produk

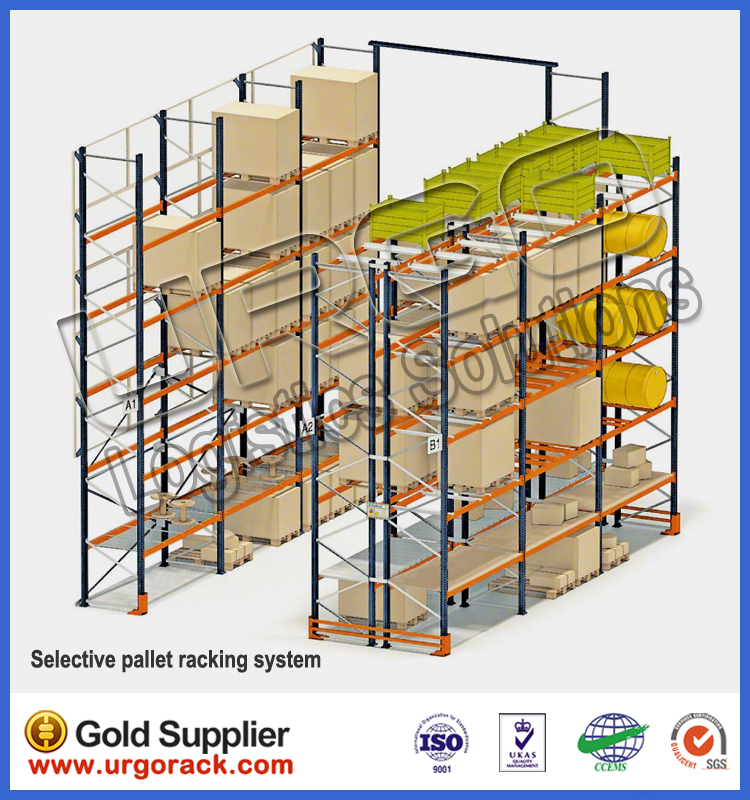

Struktur Produk Rak Gudang
Struktur rak palet tugas berat URGO terdiri dari rangka tegak (upright) dan balok (beam). Berdasarkan kapasitas beban palet aktual dan dimensi gudang pelanggan, spesifikasi kolom dan balok dipilih secara khusus, serta dilengkapi berbagai aksesori pendukung rak.
Penggunaan Rak Gudang & Rak Palet Drive-in Kustom
| Fitur Utama |
|
|---|---|
| Balok & Rangka (Beam & Frame) |
1. Kedalaman rangka umumnya antara 800-1000mm, ketinggian disesuaikan dengan alat angkut penanganan hingga sekitar 11m. 2. Panjang balok berkisar 1000-3300mm tergantung kebutuhan desain. 3. Lebar lorong operasional (aisle) berkisar 2200-3800mm disesuaikan dengan jenis forklift yang digunakan. |
| Spesifikasi Komponen Utama |

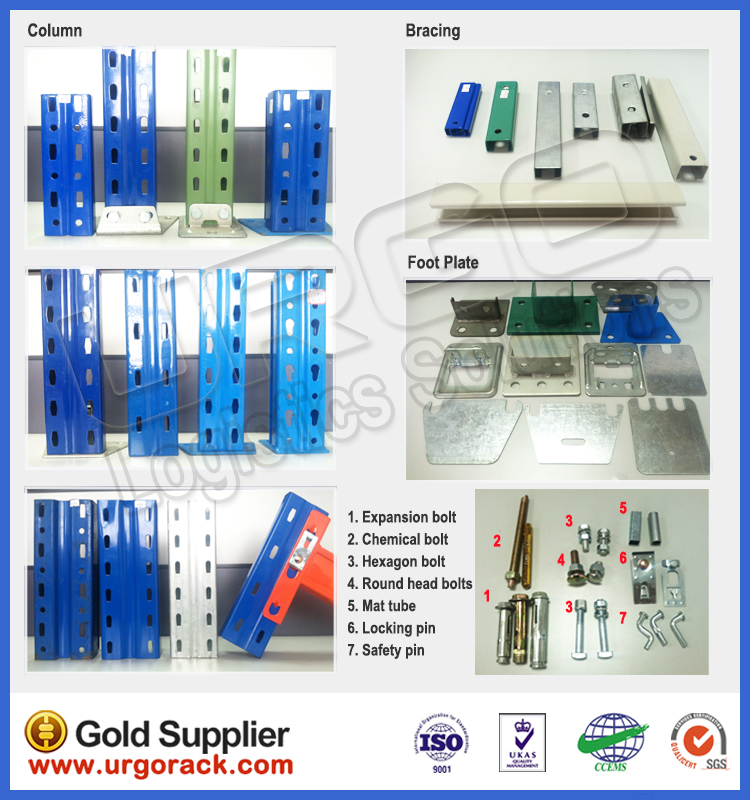

1. Bagian tiang (upright): 80*60*2.0, 90*70*2.0, 100*70*2.0, 120*95*2.0-2.5mm, dll. 2. Bagian balok kotak (box beam): 80*50*1.5, 100*50*1.5, 110*50*1.5, 120*50*1.5-2.0, 140*50*1.5-2.0, 160*50*1.5-2.0, 180*50*2.0mm, dll. 3. Bracing horizontal & diagonal, pelat dasar tiang, pin pengunci pengaman, baut & mur, angkur dan komponen penting lainnya. |
| Kapasitas Beban & Dimensi |
1. Kapasitas beban: 500-4.000 kg UDL/level balok. 2. Ketinggian: 1.000-11.000mm. 3. Kedalaman: 400-1.500mm. 4. Panjang: 1.500-3.300mm. 5. Ukuran kustom tersedia untuk kebutuhan penyimpanan khusus. |
| Waktu Pengiriman | Dalam kurun waktu 25 hari untuk volume pesanan standar. Kapasitas produksi yang besar memastikan pengiriman berjalan tepat waktu. |
Spesifikasi Tiang Tegak (Upright)
- Kapasitas beban tinggi hingga 21.000 kg.
- Rangka mencakup seluruh elemen rakitan: bracing, alas kaki, serta baut & mur.
- Lapisan epoksi biru (RAL 5012 / 5015 / 5017).
- Ketinggian standar: Mulai dari 2 hingga 11,5 meter.
- Pitch penyesuaian fleksibel dengan jarak 50/75mm.
| Spesifikasi Kolom (mm) | Ketebalan (mm) | Kapasitas Beban Tiang (kg) |
|---|---|---|
| W80 x D60 | 1.8 - 2.0 | 4000 - 6000 KG |
| W85 x D67 | 1.8 - 2.3 | 7500 - 12500 KG |
| W90 x D60 | 1.8 - 2.5 | 8000 - 10000 KG |
| W90 x D70 | 1.8 - 2.5 | 10000 - 12000 KG |
| W100 x D70 | 2.0 - 2.5 | 11000 - 14000 KG |
| W120 x D95 | 2.3 - 3.0 | 17000 - 21000 KG |
Spesifikasi Balok Rak (Beam)
- Kapasitas beban kuat hingga 5.000 kg per level.
- Diproduksi menggunakan baja struktural berkualitas tinggi Q235.
- Lapisan epoksi oranye tahan karat (RAL 2004).
- Panjang yang tersedia: 1500 / 2000 / 2300 / 2700 / 3000 / 3300 / 3600 / 3900mm.
- Sistem koneksi tanpa baut dengan hook pengait 3 / 4 / 5 cakar.
- Dilengkapi pin pengaman pada setiap balok guna mencegah pergeseran tidak disengaja.
- Finishing powder coating menyeluruh dan tahan gores.
| Spesifikasi (mm) | Panjang Box Beam (mm) / Kapasitas Beban (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1500 | 2000 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | 3900 | |
| 80 x 50 x 1.5 | 3000 | 1740 | 1340 | 1160 | 1010 | - | - | - | - |
| 90 x 50 x 1.5 | 4080 | 2350 | 1800 | 1645 | 1345 | 1010 | 850 | - | - |
| 100 x 50 x 1.5 | - | 2960 | 2260 | 1930 | 1680 | 1380 | 1040 | - | - |
| 110 x 50 x 1.5 | - | - | 2640 | 2250 | 1950 | 1600 | 1340 | 1140 | - |
| 120 x 50 x 1.5 | - | - | 3200 | 2730 | 2358 | 1930 | 1518 | 1379 | - |
| 140 x 50 x 1.5 | - | - | - | 3868 | 3330 | 2720 | 2370 | 2020 | - |
| 160 x 50 x 1.5 | - | - | - | - | 4220 | 3690 | 2970 | 2600 | 2340 |
| 160 x 50 x 1.8 | - | - | - | - | - | 4400 | 3420 | 3020 | 2590 |
| 160 x 50 x 2.0 | - | - | - | - | - | 4130 | 4170 | 3320 | 2840 |
| Spesifikasi (mm) | Panjang P Box Beam (mm) / Kapasitas Beban (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1500 | 2000 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | 3900 | |
| 100 x 50 x 1.5 | 4470 | 2512 | 1900 | 1610 | 1380 | 1120 | 920 | - | - |
| 110 x 50 x 1.5 | 5484 | 3085 | 2332 | 1974 | 1693 | 1371 | 1133 | 952 | - |
| 120 x 50 x 1.5 | - | 3910 | 2957 | 2503 | 2146 | 1738 | 1436 | 1207 | 1030 |
| 140 x 50 x 1.5 | - | 5722 | 4330 | 3662 | 3140 | 2543 | 2102 | 1766 | 1505 |
Aksesori Opsional
Aksesori umum rak palet beban berat URGO mencakup: balok silang (cross beam), balok rem belakang (back brake beam), jaring pengaman belakang (back mesh), jaring samping, pelat baja, pelat kisi baja, papan kayu, pelindung kolom (column protector), tiang pengaman (guard bar), dan komponen lainnya.
Pengemasan & Pengiriman
Pengemasan dan Pengiriman URGO Merupakan Jaminan Keamanan Kargo Anda.
Kami didukung oleh tim logistik profesional. Standar pengemasan berkelas siap memenuhi instruksi pengepakan khusus Anda. Seluruh alur logistik dipantau secara ketat untuk menjamin produk sampai dalam kondisi sempurna sesuai jadwal yang telah disepakati.
Penghargaan & Kualifikasi Perusahaan

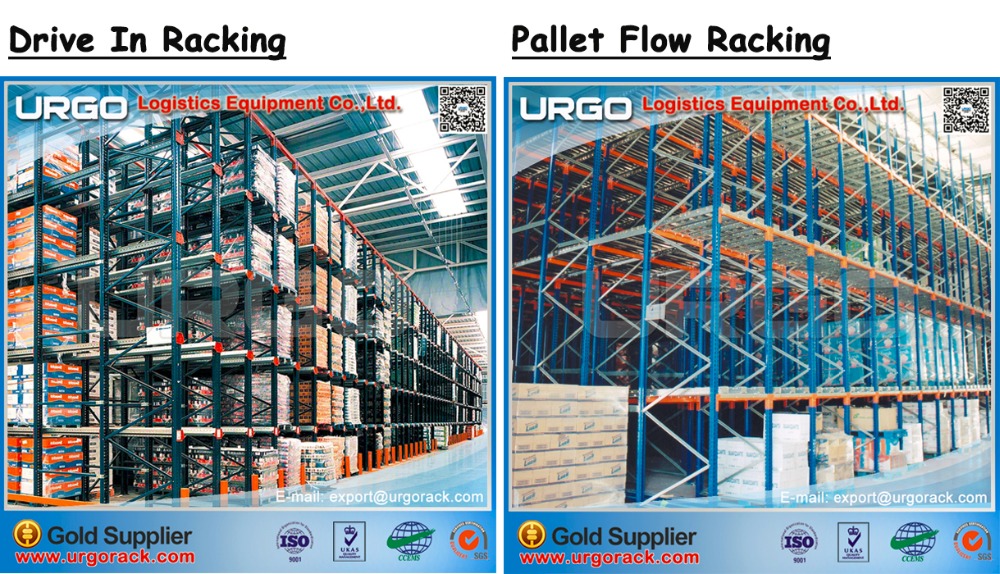

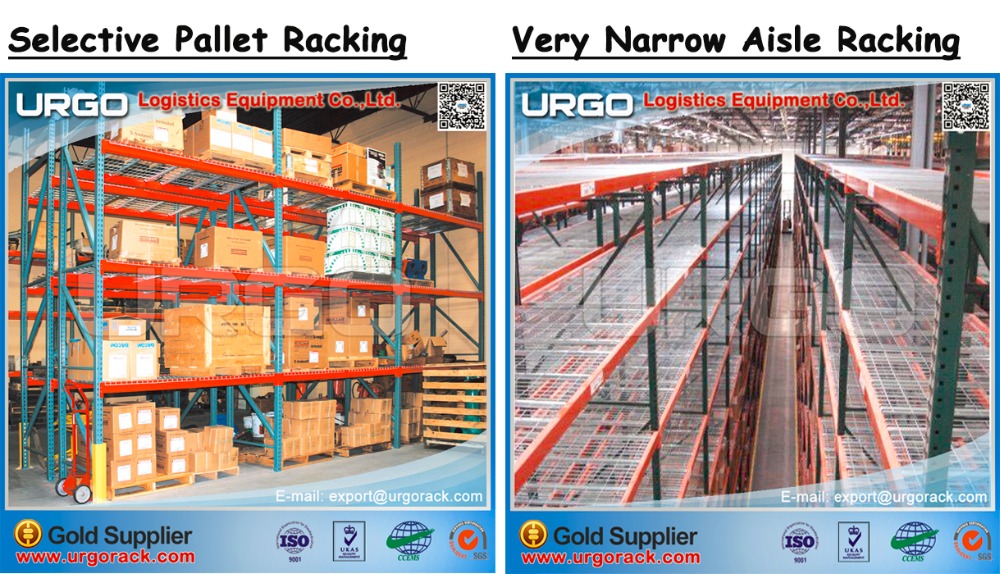

Produk Utama Lainnya
Pertanyaan yang Sering Diajukan (FAQ)
Apa keunggulan URGO dibandingkan dengan pemasok rak gudang lainnya?
Kami memberikan layanan respon cepat dengan penawaran harga dalam 12 jam, waktu produksi cepat (15 hari untuk rak palet selektif), standar pengemasan ekspor menggunakan klip pelindung dan bungkus plastik transparan, serta jaminan garansi produk hingga 10 tahun untuk pemakaian normal.
Berapa lama estimasi waktu pengiriman pesanan rak?
Waktu pengiriman standar umumnya diselesaikan dalam waktu 15 hingga 25 hari kerja, tergantung jenis produk dan volume pesanan Anda. Untuk pesanan custom khusus disesuaikan dengan waktu persiapan cetakan.
Metode pembayaran apa saja yang diterima?
Kami menerima pembayaran standar menggunakan transfer bank dengan skema DP 30% T/T dan pelunasan sebelum pengiriman, serta fasilitas Letter of Credit (LC) 100% at sight.
Apakah pelanggan dapat memantau proses produksi secara berkala?
Tentu saja. Kami secara transparan akan mengirimkan pembaruan status berupa informasi dan dokumentasi foto proses produksi di setiap tahapan pesanan Anda.
Apakah tersedia sampel komponen sebelum pemesanan partai besar?
Ya, kami dapat mengirimkan beberapa bagian potongan sampel profil rangka dan balok rak langsung ke lokasi Anda melalui jasa kurir ekspres.
Informasi apa yang dibutuhkan untuk memperoleh estimasi harga cepat?
Untuk perhitungan penawaran harga yang akurat, kami memerlukan detail dimensi rak yang diinginkan (Tinggi x Kedalaman x Panjang), jumlah tingkatan (levels), kapasitas beban per level, serta jumlah total unit rak yang dibutuhkan.
