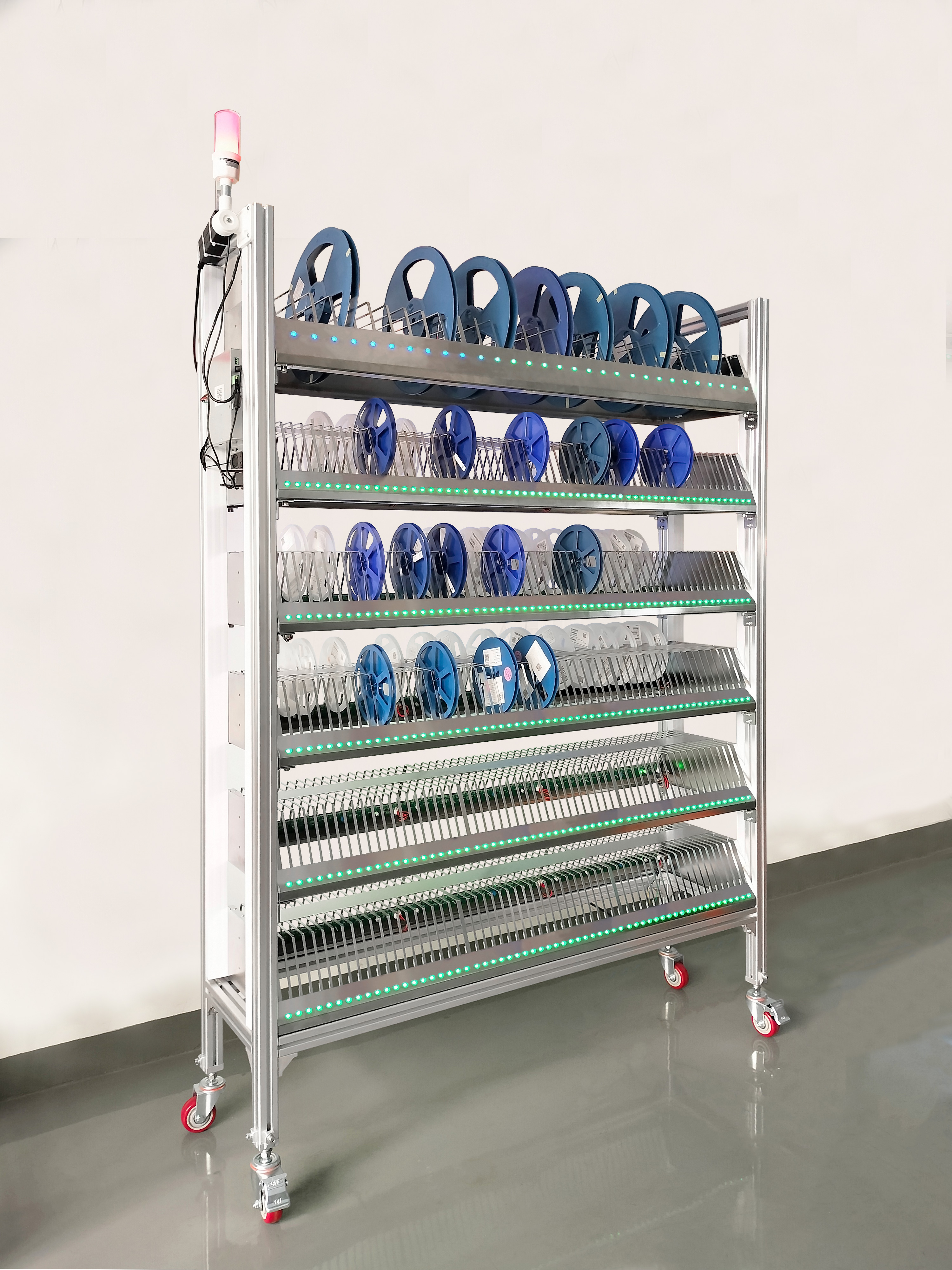

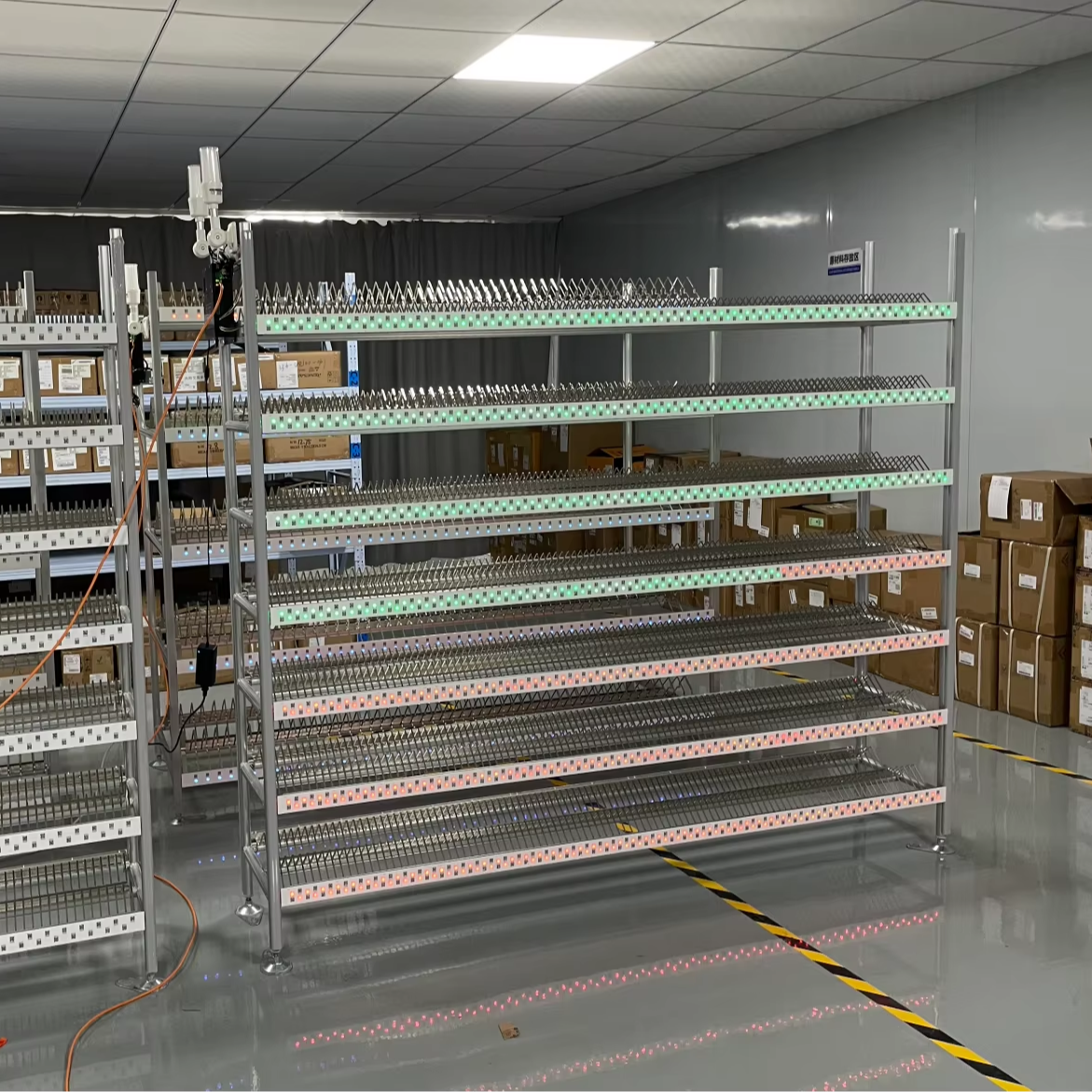

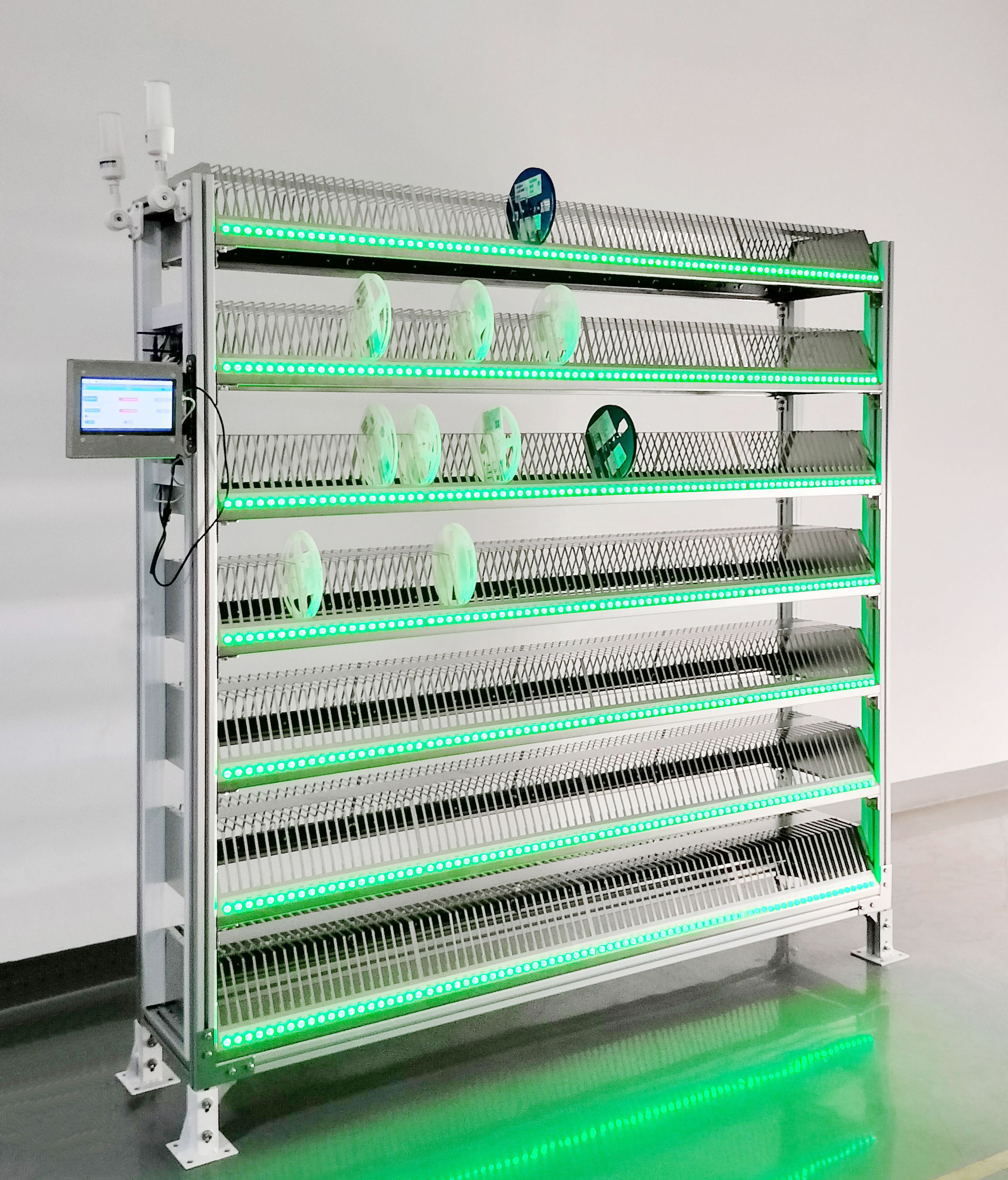

Rak Palet Selektif Cerdas SMT Baja Tahan Karat dengan Perlindungan ESD, Rak Penyimpanan Penempatan Cerdas PCB 7 Lapis
Deskripsi Produk
Gambaran Produk

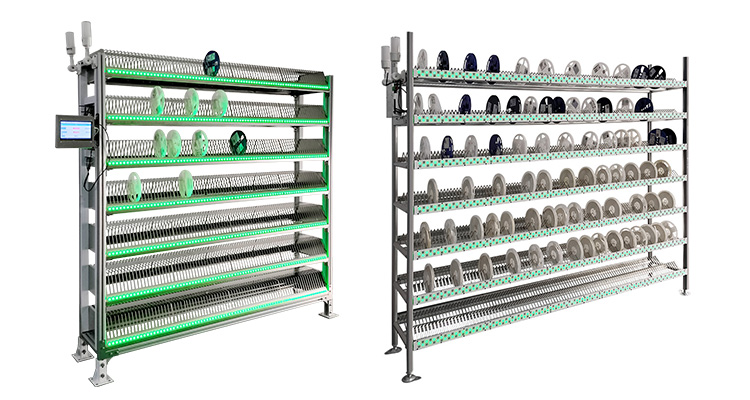

Rak Material Elektronik Pintar Macinte
Rak material elektronik pintar adalah rak berdensitas tinggi yang dirancang untuk penyimpanan chip SMT. Penempatan material disesuaikan secara presisi berdasarkan indikator LED pada rak yang terikat dengan relasi kode QR antara nomor material dan lokasi penyimpanan. Sistem ini terintegrasi langsung dengan ERP/MES perusahaan, secara otomatis mempercepat proses masuk dan keluar barang berdasarkan panduan sinyal lampu.
Nilai Aplikasi & Alur Operasional
Prosedur Masuk Barang (Stock In)
1
Klik / Pindai Pesanan
Pilih mode masuk barang, lalu klik atau pindai kode pesanan untuk memulai proses operasional.
2

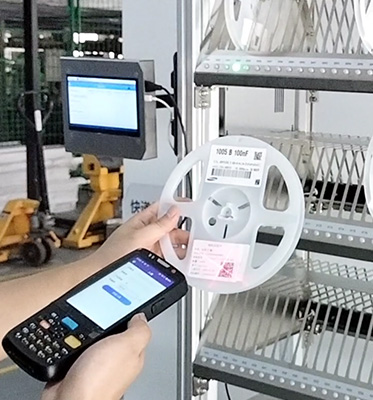

Pindai Kode Reel

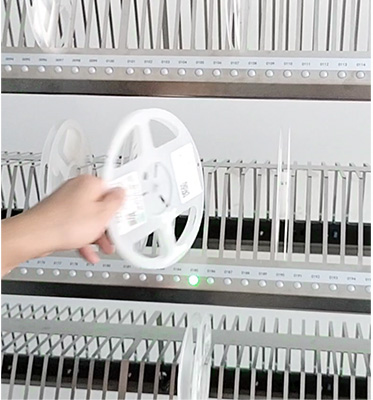

Pindai kode reel material dan letakkan di posisi slot yang kosong sesuai panduan sensor inframerah.
3
Konfirmasi Penyimpanan
Pindai semua reel material secara berurutan dan tekan konfirmasi selesai setelah seluruh material tersimpan dengan rapi.
Prosedur Keluar Barang (Stock Out)
1

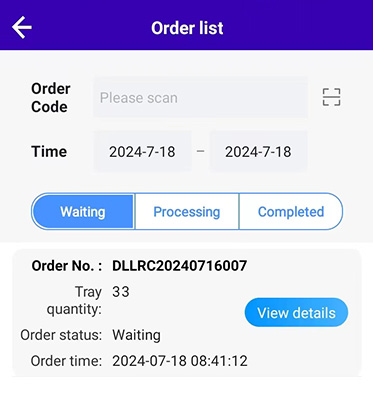

Pilih Mode & Pesanan
Akses mode pengeluaran barang pada sistem kemudian pilih daftar pesanan yang akan diproses.
2

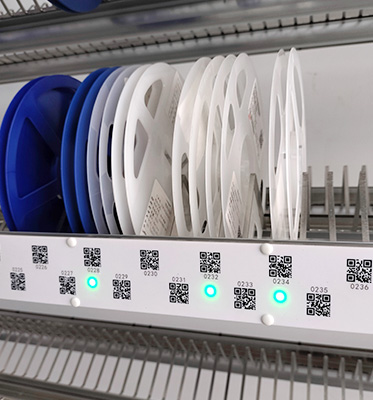

Panduan Lampu LED
Lampu indikator lokasi untuk seluruh reel pada pesanan akan menyala; lampu mati otomatis saat reel diambil dan dipindai.
3

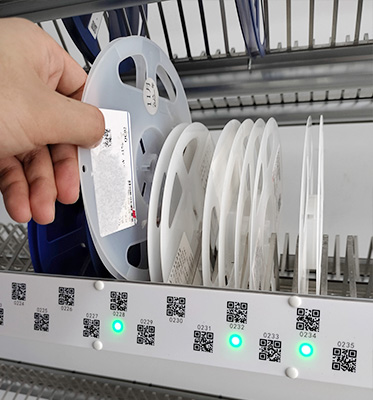

Konfirmasi Pengambilan
Ambil reel berikutnya secara bertahap. Setelah seluruh item selesai dikeluarkan dari rak, tekan tombol selesai.
Teknologi Sensor Inframerah Lokasi

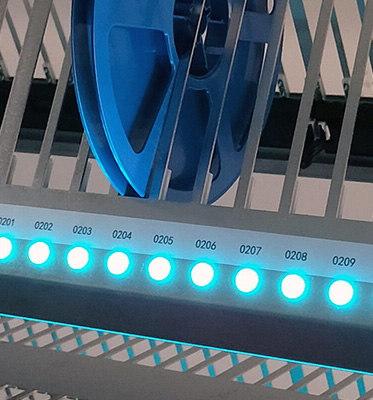

Kompatibilitas Berbagai Lingkungan
Sensitivitas sensor dapat disesuaikan untuk menghasilkan kontrol yang jauh lebih presisi di berbagai kondisi gudang.
Efisiensi & Stabilitas Tinggi
Respon waktu nyata (real-time), deteksi kesalahan yang andal, dan transmisi ulang data secara otomatis jika terjadi gangguan.
Penandaan & Penguncian Lokasi Otomatis
Kontrol real-time dengan penguncian lokasi slot penyimpanan secara otomatis guna mencegah kekeliruan penempatan.
Pemrosesan Data Digital
Penerimaan data sensor langsung yang dilengkapi filter digital cerdas untuk stabilitas transmisi informasi.
Kontrol Lampu RGB & Panduan Suara Cerdas

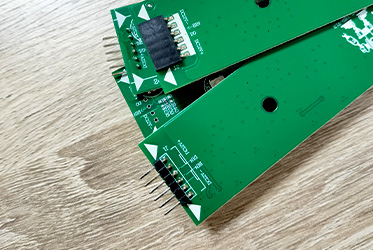

Perawatan Sangat Mudah
Setiap modul LED bersifat independen dan menggunakan mekanisme plug-and-play yang dapat diganti sewaktu-waktu.
Manajemen Warna Fleksibel
Dukungan kustomisasi hingga 128 warna (dengan 7 warna standar reguler) untuk kategori material berbeda.
Pemrograman Pola Indikator
Dapat diprogram menyala statis, kedipan dinamis cepat, kedipan lambat, hingga transisi warna gradasi.

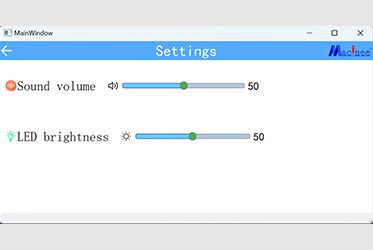

Pengaturan Kecerahan & Volume
Tingkat pencahayaan LED dan volume suara peringatan dapat dikonfigurasi sesuai kebutuhan area gudang.

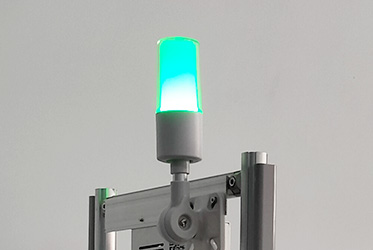

Lampu Indikator Atas / Menara
Memudahkan operator menemukan lokasi rak yang dituju secara cepat dari kejauhan.
Panduan Suara Cerdas
Dilengkapi fitur konversi teks ke suara (text-to-speech) untuk panduan operasional real-time.

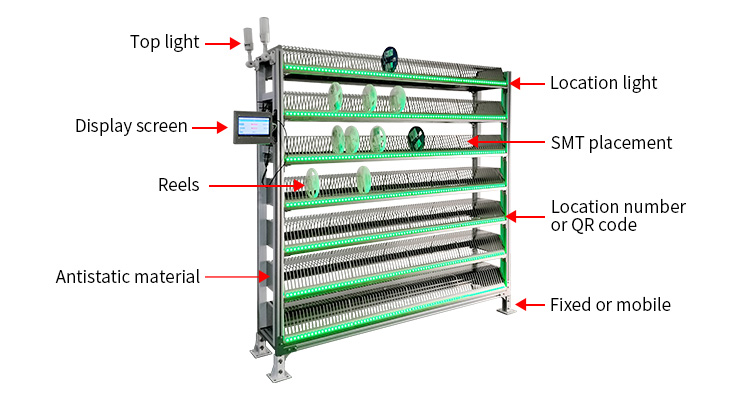

Deskripsi & Spesifikasi Teknis
Lampu LED terpasang pada setiap susunan rak dan lokasi penyimpanan individual. Penggunaan warna cahaya, status menyala, dan pola kedipan mengarahkan operator dalam penempatan material, persiapan perakitan, peringatan stok menipis, peringatan material kedaluwarsa, hingga inventarisasi berkala. Hal ini secara signifikan memangkas waktu kerja, mencegah kesalahan manusia, menekan biaya produksi, dan mengoptimalkan efisiensi manajemen operasional.
Spesifikasi: Tipe Sensor Inframerah Lokasi (Infrared Sensing Type)
| Parameter | IRS-20R | IRS-16R | IRSM-12R | IRSM-8R |
|---|---|---|---|---|
| Material yang Berlaku | 16mm (untuk reel 7'') | 16mm (untuk reel 7'') | 16mm (reel 7'') / 35mm (reel 13'') | 16mm (reel 7'') / 35mm (reel 13'') |
| Sisi Rak | Dua Sisi (Double-sided) | Dua Sisi (Double-sided) | 3D + 1S | 3D + 1S |
| Jumlah Lapisan | 7 Lapisan | 7 Lapisan | 4 Lapisan | 4 Lapisan |
| Kapasitas Slot | 1400 pcs | 1120 pcs | 360 + 30 pcs | 240 + 30 pcs |
| Sensor Lokasi | Tersedia | Tersedia | Tersedia | Tersedia |
| Layar Sentuh | Opsional | Opsional | Opsional | Opsional |
| Panduan Suara | Tersedia | Tersedia | Tersedia | Tersedia |
| Dimensi (P*L*T) | 2230 * 390 * 1850 mm | 1800 * 390 * 1850 mm | 1380 * 390 * 1250 mm | 950 * 390 * 1250 mm |
Spesifikasi: Tipe Pemindaian Kode Lokasi (Location Code Scan Type)
| Parameter | IRS-20R | IRS-16R | IRSM-12R | IRSM-8R |
|---|---|---|---|---|
| Material yang Berlaku | 16mm (untuk reel 7'') | 16mm (untuk reel 7'') | 16mm (reel 7'') / 35mm (reel 13'') | 16mm (reel 7'') / 35mm (reel 13'') |
| Sisi Rak | Dua Sisi (Double-sided) | Dua Sisi (Double-sided) | 3D + 1S | 3D + 1S |
| Jumlah Lapisan | 7 Lapisan | 7 Lapisan | 4 Lapisan | 4 Lapisan |
| Kapasitas Slot | 1400 pcs | 1120 pcs | 360 + 30 pcs | 240 + 30 pcs |
| Sensor Lokasi | Tidak | Tidak | Tidak | Tidak |
| Layar Sentuh | Opsional | Opsional | Opsional | Opsional |
| Panduan Suara | Tersedia | Tersedia | Tersedia | Tersedia |
| Dimensi (P*L*T) | 2090 * 390 * 1850 mm | 1690 * 390 * 1850 mm | 1290 * 390 * 1250 mm | 890 * 390 * 1250 mm |
Perangkat Kontrol & Terminal Nirkabel
CAN Bus Controller
- Dukungan Sistem: Linux
- Protokol Komunikasi: Mendukung HTTP, TCP/IP
- Konfigurasi Spesifikasi: 4 Core, Kartu Jaringan Nirkabel 2.4/5G
- Antarmuka / Port: Gigabit Ethernet, USB, HDMI, Bluetooth
- Catu Daya: Port daya Micro USB atau USB-C

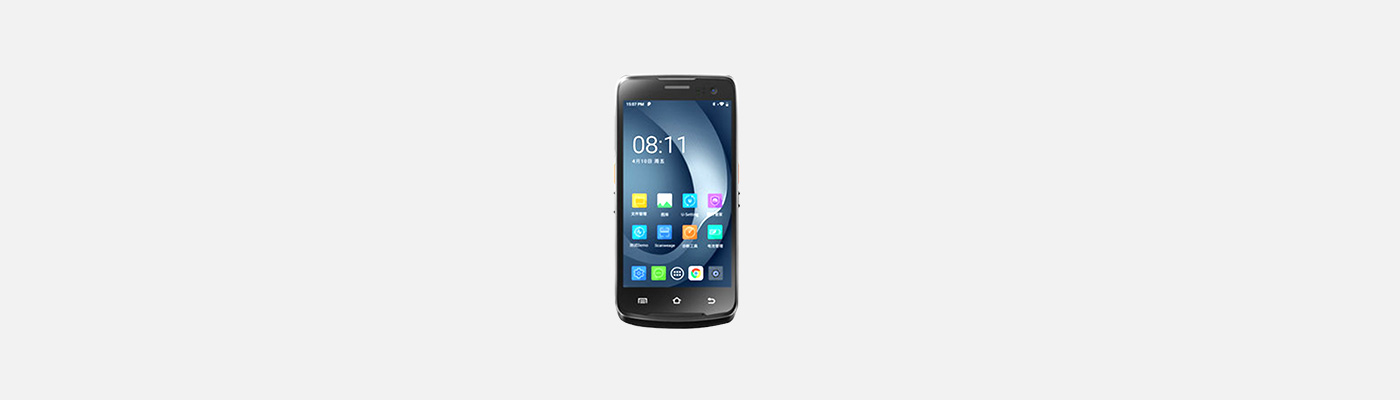

Android Wireless PDA
- Perangkat Lunak Bawaan: Kompatibel dengan WMS, MES, dll.
- Sistem Operasi: Android (Mendukung Wi-Fi, Jaringan 4G)
- Layar & Pemindai: Layar sentuh 5.98 inci, kamera pemindai barcode presisi
- Kapasitas Memori: RAM 4G + Penyimpanan Internal 64G
Studi Kasus Aplikasi Industri

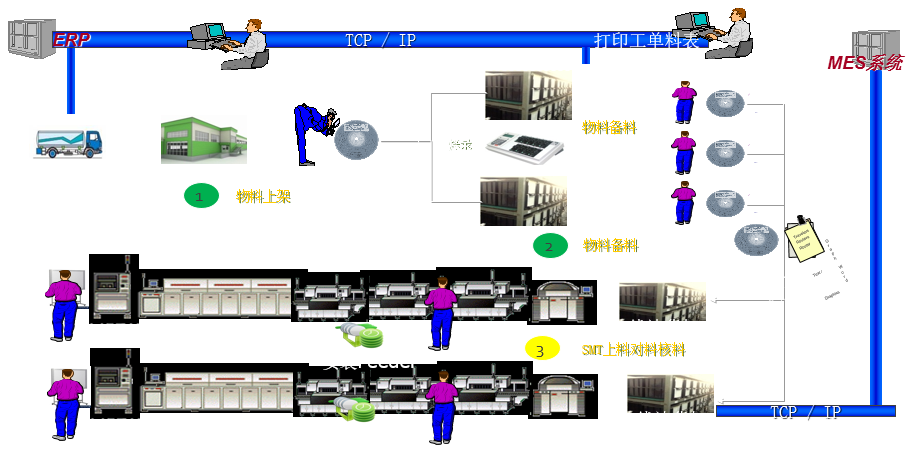

Penerapan Pengumpanan & Pencocokan Material Lini Produksi SMT
Melalui sistem kontrol cahaya industri cerdas, indikator LED dipasang pada penutup mesin SMT mounter. Hal ini memandu operator secara visual dalam proses kompleks seperti pemuatan, verifikasi material, feeding, hingga pembongkaran, sehingga mencegah kelalaian dan salah pasang komponen.

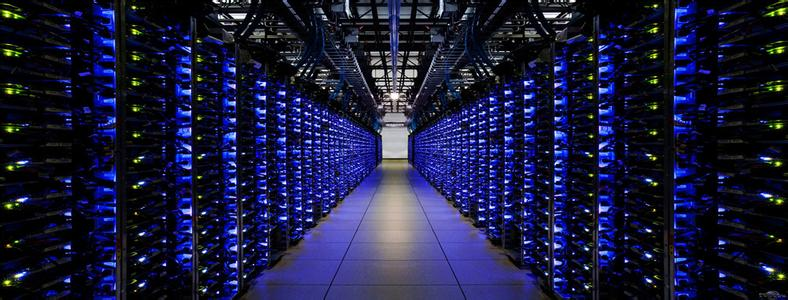

Manajemen Ruang Server Komputer Skala Besar
1. Melalui instruksi kontrol cahaya, operator dapat menemukan unit server, sasis, switch, hingga konektor kabel jaringan secara instan.
2. Memeriksa perangkat yang bermasalah secara langsung berdasarkan status lampu guna menghindari pengecekan berulang.
3. Terhubung dengan sistem manajemen ruang komputer untuk memantau status perangkat secara real-time.
4. Meningkatkan efisiensi inspeksi harian dan memangkas biaya tenaga kerja teknisi.
2. Memeriksa perangkat yang bermasalah secara langsung berdasarkan status lampu guna menghindari pengecekan berulang.
3. Terhubung dengan sistem manajemen ruang komputer untuk memantau status perangkat secara real-time.
4. Meningkatkan efisiensi inspeksi harian dan memangkas biaya tenaga kerja teknisi.

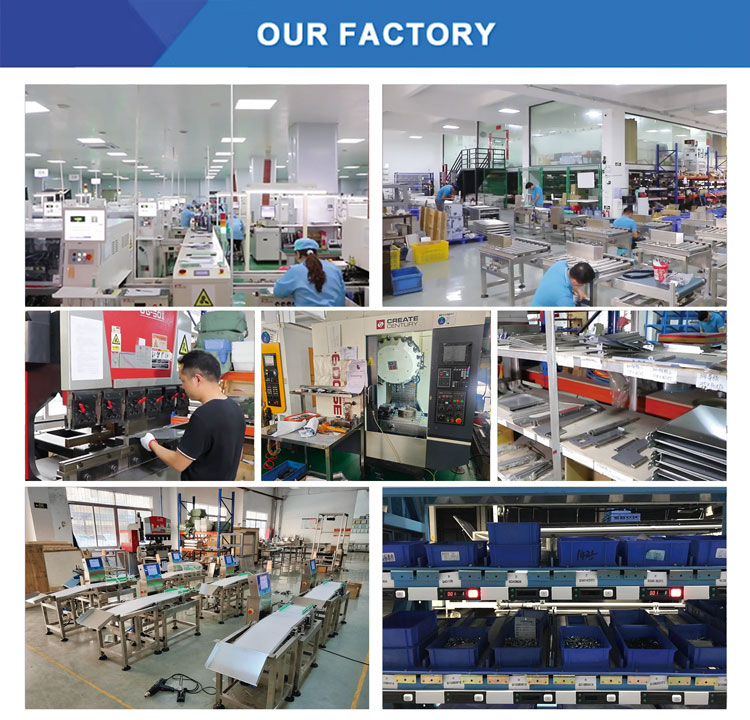

Sertifikasi & Kualifikasi Pabrik
Profil Perusahaan
Mengapa Memilih Kami
Mesin Pembuat Botol PET Semi-Otomatis / Mesin Cetak Botol PET: Cocok untuk memproduksi wadah dan botol plastik PET dalam segala bentuk.
Pertanyaan yang Sering Diajukan (FAQ)
Apa fungsi utama dari Rak Material Elektronik Cerdas Macinte?
Rak ini berfungsi sebagai solusi penyimpanan pintar reel komponen SMT berdensitas tinggi. Menggunakan sistem panduan visual berbasis lampu LED dan sensor inframerah yang terintegrasi dengan kode QR untuk memandu proses masuk (stock in) dan keluar (stock out) material secara akurat dan cepat.
Bagaimana rak ini terintegrasi dengan sistem pabrik yang sudah ada?
Sistem rak cerdas ini mendukung integrasi langsung dengan perangkat lunak ERP, MES, atau WMS perusahaan melalui controller CAN Bus berbasis Linux yang mendukung protokol komunikasi standar industri seperti HTTP dan TCP/IP.
Apa perbedaan antara tipe Sensor Inframerah dan tipe Pemindaian Kode?
Tipe Sensor Inframerah memiliki sensor otomatis di setiap slot yang mendeteksi langsung saat material dimasukkan atau diambil tanpa pemindaian slot manual. Sementara tipe Pemindaian Kode mengandalkan pembacaan barcode slot oleh operator sebelum lampu indikator merespons.
Berapa kapasitas penyimpanan maksimum pada satu unit rak?
Kapasitas tergantung pada model yang dipilih. Model IRS-20R dua sisi dapat menampung hingga 1.400 reel material SMT ukuran 7 inci, sedangkan model lain menyediakan kombinasi slot untuk reel ukuran 7 inci dan 13 inci.
Apakah indikator warna lampu dan volume suara panduan bisa diatur?
Ya, sistem pencahayaan RGB dapat dikustomisasi hingga 128 pilihan warna dengan berbagai mode kedipan (cepat, lambat, gradasi). Kecerahan lampu LED dan volume perintah suara pintar juga dapat diatur sesuai kebutuhan lingkungan kerja pabrik.
Bagaimana jika terjadi kerusakan pada modul LED individual?
Setiap modul LED dirancang secara independen dengan sistem plug-and-play. Jika salah satu modul mengalami kendala, Anda dapat menggantinya dengan cepat tanpa perlu membongkar seluruh susunan rak atau menghentikan operasional gudang.
